Integrēta izlietnes notekas izlīdzināšana pirms Hotel Vanity ražošanas
Integrēta izlietnes notekas izlīdzināšana pirms atkārtotas tualetes ražošanas
Iedomība izskatās pabeigta, līdz santehniķis paceļ slazdu vietā. Izvads atrodas 35 mm uz priekšu no skapja atveres, augšējā atvilktne šķērso armatūras korpusu, un pārplūdes caurulei nav saudzīga ceļa uz notekas komplektu. Neviens no šiem konfliktiem neparādās priekšējā pacēlumā.
Tāpēc es ārstējuintegrēta izlietnes notekas izlīdzināšanakā sadaļas zīmēšanas un{0}}izmēģinājuma problēmu. Izlietnes forma nosaka izeju. Skapis fiksē sliedi un atvilktnes aploksni. Siena nostiprina nelīdzenumu-. Ja šie trīs rasējumi tiek izstrādāti atsevišķi, uzstādītājs kļūst par personu, kurai tiek lūgts pārveidot iepakojumu gatavajā vannas istabā.
Lūk, ko es darītu: izveidotu vienu darba vienību ar norādīto noteci, pārplūdi, slazdu, atvilktni un aizmugures piekļuvi. Palaist ūdeni. Atver visu. Noņemiet slazdu, neizjaucot skapi. Pēc tam atlaidiet produkcijas daudzumu.
Satura rādītājs
- Kas jāparāda griezuma zīmējumā
- Kā sadarbojas pārplūdes un drenāžas ceļi
- Kur skapji un atvilktnes rada konfliktus
- Kā pārbaudīt darba modeli{0}}
- Jautājumi pirms ražošanas
Sadaļā uzzīmējiet integrēto izlietnes notekas izlīdzināšanu

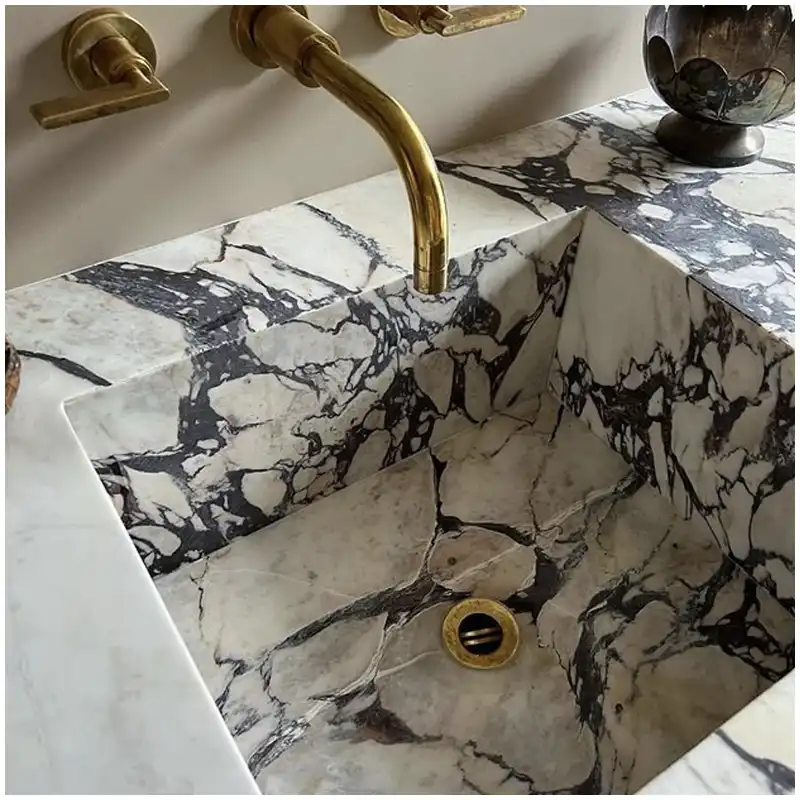

Integrētā izlietne apvieno leti un bļodu vienā izgatavotā komponentā. Vispārējā funkcija aizlietneir pietiekami vienkārša, bet atkārtotai tualetes iepakojumam ir nepieciešama precīza ģeometrija. Es vēlos vienu posmu caur bļodas centru un otru caur pārplūdes savienojumu, kad abiem nav vienā plaknē.
Sāciet no gatavās augšējās virsmas
Zīmējumā jānorāda letes augstums, bļodas malas stāvoklis, iekšējais slīpums, bļodas dziļums, aizmugurējā mala, jaucējkrāna pozīcija un izplūdes centrs. Sekla bļoda var saglabāt atvilktnes vietu, bet palielināt izšļakstīšanos. Iespiežot stiprinājumu augšējās atvilktnes aploksnē, dziļa bļoda var justies dāsna.
Parintegrēta izlietnes notekas izlīdzināšana, zīmējumam ir vajadzīgas arī gatavas pārkares un sienu nospraudes. Skapi var centrēt starp nelīdzenām sienām, kamēr augšdaļa mainās, lai absorbētu sānu pielaidi. Ja notekas izmēri ir no skapja centra, bet izgatavoti no augšas centra, abas sastāvdaļas var būt pareizas un viena otrai joprojām trūkst.
Anintegrēta kvarcīta izlietnenepieciešams arī ražošanas{0}}apzinīgs atbalsts ap bļodu un notekas zonu. Apstiprinājuma ierakstā jāpaliek redzamiem dabīgiem materiāliem, savienojumiem, stiegrojumam, remonta pozīcijām un apstrādes prasībām. Pēc bļodas izveidošanas virsmu nevar uzskatīt par parastu plakanu virsmu.
A balta kristāla kvarca integrēta izlietnevar izmantot citu ražošanas ceļu, tomēr drenāžas sekcijai joprojām ir nepieciešams faktiskais bļodas dziļums, izplūdes korpuss, pārplūdes savienojums, skapja atvēršana un apkalpošanas kustība. Materiāla konsekvence neatceļ komponentu koordināciju.
Sekojiet montāžai zem bļodas
Drenāžas zīmējumam ir nepieciešams faktiskais montāžas kaudze, nevis simbols. Rādīt atloku vai atkrituma korpusa dziļumu, blīves, pārplūdes ieeju, izplūdes uzgali, slazdu, savienojuma virzienu un noņemšanas kustību. Detaļa var ietilpt, ja tā ir salikta brīvā dabā, taču to nav iespējams pievilkt šaurā skapī.
Es rezervēju rokas vietu ap vītņotajiem savienojumiem. Mājas uzkopšanai nav nepieciešama piekļuve tur katru dienu, bet apkope galu galā būs. Noplūde aiz atvilktnes ir sāpes kaklā, jo pirmā pazīme var būt pietūkušais panelis, nevis ūdens uz grīdas.
| Koordinācijas punkts | Zīmēšanas ievade | Fiziskā pārbaude | Aiztures stāvoklis |
|---|---|---|---|
| Bļodas izvads | Centrs no gatavās priekšpuses un sāniem | Izmēriet faktisko izgatavoto centru | Ārējā skapja atvere vai montāžas aploksne |
| Pārplūde | Atvere, kanāls, caurule, savienojums | Piepildiet baseinu līdz pārplūdes līmenim | Noplūde, atkāpšanās, salocīšanās, nepieejama locītava |
| Slazds | Faktiskais modelis un noņemšanas ceļš | Uzstādiet un noņemiet skapja iekšpusē | Sliežu, atvilktņu, plauktu vai muguras konflikts |
| Atvilktne | Kaste, skrējējs, iecirtums, atvērts ceļojums | Atkārtoti ciklējiet ielādētu atvilktni | Saskare ar cauruli, vārstu vai slazdu |
| Siena raupja-in | Centrs, augstums, vārstu atstatums, pielaide | Izspēles sienas vai apsekots telpas stāvoklis | Savienojumam nepieciešama piespiedu nobīde vai korpusa griešana |
Pārplūde ir ūdens ceļš, nevis dekoratīva sprauga

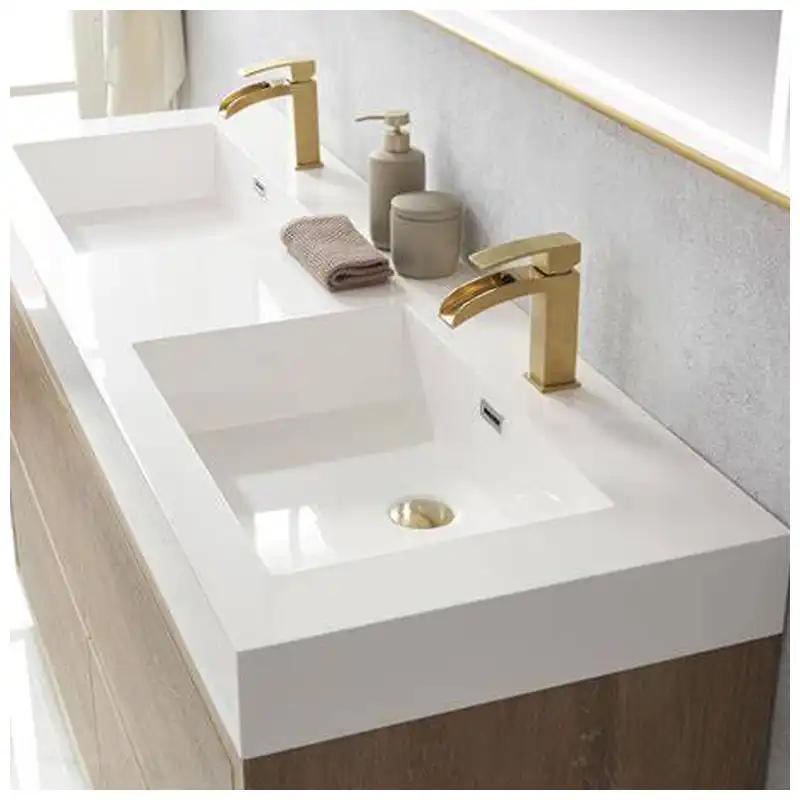

Izlemiet, vai baseinā ir pārplūde
Dažos baseina projektos ir iekļauta pārplūdes atvere; citiem nav. Lēmums ietekmē kanalizācijas savienojumu savietojamību, ūdens ietilpību, tīrīšanu, vietējās prasības un viesu cerības. Atbildīgajam projektētājam un santehnikas komandai ir jānosaka, kas nepieciešams projektam. Es nepievienoju pārplūdi ieraduma dēļ un nedzēšu to tīrākai renderēšanai.
Pārplūdes detaļa pieder iekšāintegrēta izlietnes notekas izlīdzināšanajo tā caurule vai kanāls parasti pievienojas atkritumu ķermenim zem bļodas. Šis savienojums palielina dziļumu un bieži maina izmantojamā instrumenta leņķi. Atvilktnes iegriezums, kas atbilst tikai slazdam, joprojām var trāpīt pārplūdes līkumā, kad viss ir salikts.
Ja pārplūdes nav, notekas armatūrai un darbības norādījumiem ir jāatbilst šai konfigurācijai. Ja tāds ir, viss ceļš ir jāizgatavo, jāsavieno, jātīra un jāpārbauda. Redzams slots bez uzticama maršruta ir sliktāks nekā bez slota, jo tas rada nepatiesu pārliecību.
Izvairieties no plakanām kabatām un ciešiem izliekumiem
Pārplūdes kanālam ir nepieciešams nepārtraukts kritums savienojuma virzienā, kur to pieļauj konstrukcija. Elastīgās caurules nedrīkst salocīties aiz bļodas vai berzēties pret kustīgām atvilktnēm. Slēptiem kanāliem ir nepieciešama ražošanas metode, ko piegādātājs var pārbaudīt pirms montāžas aizvēršanas.
Es gribu fotogrāfijas ar slēptiem darbiem, pirms tie kļūst nepieejami. Šie attēli pieder pie maketa ieraksta-. Nejautājiet man, kā es zinu: viens savienojums, ko neviens nefotografē, bieži vien ir tas, kuru apkope vēlāk nevar sasniegt.
Pārbaudiet ar īsto notekas komplektu
Pagaidu spraudnis nepārbauda galīgo savienojumu. Piepildiet izlietni ar uzstādīto norādīto veidgabalu. Ievērojiet pārplūdes ceļu, drenāžas ātrumu, savienojuma noplūdi, stāvošu ūdeni un apakšējo mitrumu. Atkārtojiet pēc tam, kad bloks ir vienreiz atvērts un atkārtoti pievienots.
Aizsargājiet kabineta telpu pirms santehniķa ierašanās
EsošaisNeapstrādāta vannas istabas santehnika{0}}rakstam pieder plašākas sienas{0}}sānu koordinātas. Šī lapa atrodas tuvāk izlietnei: izeja, pārplūde, montāžas kaudze, slazds aploksne un skapja daļas tieši ap tiem.
Sliedēm ir jāatbalsta bez bloķēšanas pakalpojuma
Skapja augšējā sliede vai nestuves palīdz nest virsmu, taču tās nevar iziet cauri kanalizācijas veidgabalam. Sliedes pārvietošana var vājināt atbalstu vai traucēt aparatūras darbību. Augšējā un korpusa rasējumiem ir nepieciešama viena koplietojama sadaļa, kurā parādīta katra sliede, kronšteins, stiprinājums un piekļuves atvere.
Sienas{0}}skapī,integrēta izlietnes notekas izlīdzināšanadala vietu ar piekaramo sliedi un sienas stiprinājumiem. Es atzīmēju šīs stiprinājuma zonas, pirms kāds paplašina santehnikas atveri. Materiāla noņemšana no nepareizās sliedes, lai atbrīvotu slazdu, var samazināt korpusa atbalstu un apgrūtināt vēlāku regulēšanu.
TheVannas istabas tualetes virsmas atbalstsrakstā ir sīkāk izskaidroti garie laidumi, izgriezumi, sliedes un kronšteini. Integrētai bļodai es izmantoju šo atbalsta loģiku, vienlaikus rezervējot tīru santehnikas koridoru.

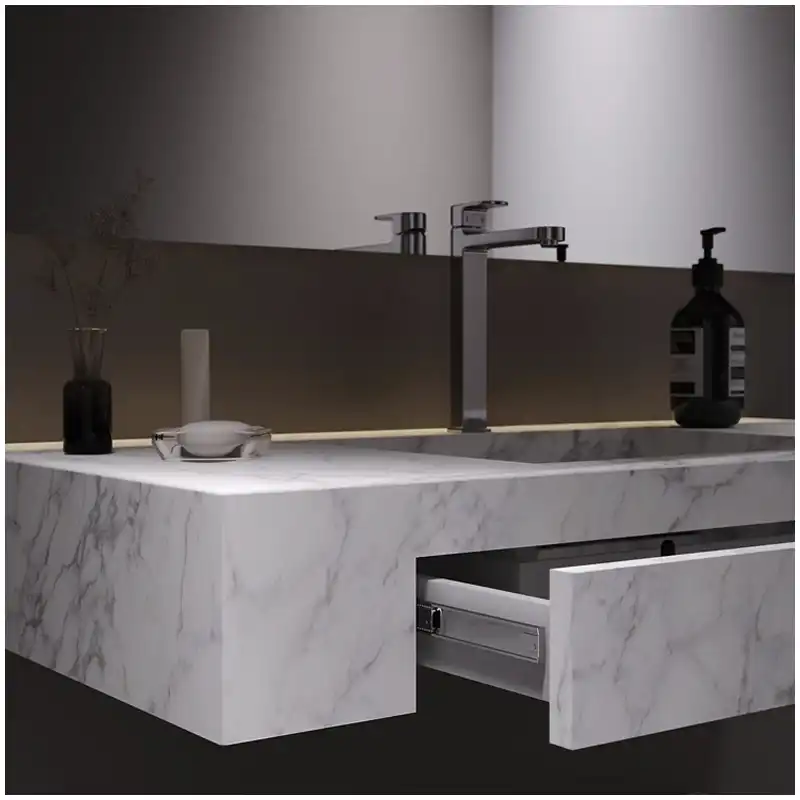

Atvilktnēm ir nepieciešama darbības aploksne
AU-formas atvilktne var aptīties ap santehniku, taču tās ierobumam ir jāatbilst reālajai montāžai un raupjai-pielaidei. Sekla augšējā atvilktne var darboties, ja bļoda un izvads paliek pietiekami augstu. Viltus priekšpuse var vienkāršot koordināciju, bet samazināt uzglabāšanu. Tie ir telpu-pakešu lēmumi, nevis darbnīcas improvizācijas.
Es pārbaudu, vai atvilktne ir pilnībā noslogota, jo sliedes kustība un korpusa locīšana var samazināt šķietamo atstarpi. Caurule, kas iztukšo tukšu atvilktni par 3 mm, ikdienas lietošanas laikā var klauvēt. Maza lieta. Liels kairinājums.
Vārstiem un slazdiem jāpaliek noņemamiem
Piekļuve pakalpojumam nav atvērta kabineta fotogrāfija. Apkopes darbiniekam ir jāsasniedz slēgvārsti, jāatvieno slazds, jānomaina blīves un jāizņem atvilktne, nesabojājot augšpusi. Es lūdzu kādam, kurš nav pazīstams ar maketu,{2}}veikt šīs darbības. Tas atklāj, vai piekļuve ir acīmredzama vai iespējama tikai tāpēc, ka dizainers zina triku.
Izpildiet vienu{0}}darba modeli, veicot pilnu pārbaudi
Aktīvais vecāks,Integrēta izlietnes tualetes virsma: bļodas ģeometrija, drenāža, atbalsts un nomaiņa, savieno materiālu, bļodas formu, skapja balstu, tīrīšanu un turpmāku nomaiņu. Šī šaurākā pārbaude sākas pēc tam, kad šīs izvēles ir provizoriski iestatītas, un tiek jautāts, vai ūdens ceļš darbojas reālajā skapī.
Pirms ūdens
Izmēriet izgatavoto izvadu atbilstoši apstiprinātajam zīmējumam. Uzstādiet norādītās notekas, pārplūdes daļas, slazdu, vārstus un savienotājus. Apstipriniet blīves novietojumu un piekļuvi instrumentam. Atveriet un aizveriet durvis un atvilktnes. Pārbaudiet, vai aparatūra neberzē cauruli.
Es fotografējuintegrēta izlietnes notekas izlīdzināšanano atvērtas priekšpuses un no apakšas pirms ūdens sākšanas. Attēlos ir redzama montāžas orientācija, šļūtenes maršruts, sliežu attālums, vārsta piekļuve un atvilktnes pozīcija. Šie skati kļūst par salīdzināšanas ierakstu, kad pēc uzstādīšanas citai telpai ir nepieciešama diagnostika.
Ūdens laikā
Palaidiet jaucējkrānu ar normālu plūsmu un skatieties, kā bļoda notīrās. Pārbaudiet, vai aizmugurējā malā un stūros nav ūdens. Aizveriet kanalizāciju, paaugstiniet līmeni līdz pārplūdei, ja tāds ir, un pārbaudiet katru slēpto savienojumu ar sausu salveti vai citu piemērotu noplūdes noteikšanas metodi.
Pēc ūdens
Iztukšojiet baseinu un meklējiet atlikušo ūdeni. Pārbaudiet apakšpusi, skapja pamatni, sliedes un atvilktni. Noņemiet un atkārtoti uzstādiet slazdu. Atkārtojiet ūdens pārbaudi. AtsevišķaisVannas tualetes ūdens pārbaude pirms viesnīcas nodošanasrakstā šis process tiek iekļauts telpas galīgajā pārbaudē.
Smagā-uzvarētā mācība: centrēta kanalizācija joprojām var nepamanīt skapja atvērumu
Izlietnes izvads ir centrēts uz tualetes virsmas, un skapja atvere ir centrēta uz korpusa. Abas joprojām ir garām, jo augšējā pārkare un sienas raksts novirza skapja centru attiecībā pret gatavo augšdaļu. Kad atkritumu armatūra ir pievienota, tā korpuss noķer sliedi par mazāk nekā 10 mm. Katrs zīmējums pats par sevi izskatās simetrisks. Samontētā sadaļa nav.
Nodarbība: izmēriet katru drenāžas centru no vienas un tās pašas gatavās atsauces, nevis no atsevišķām komponentu viduslīnijām.
Atbrīvojiet bloku, nevis trīs atsevišķas sastāvdaļas
Izmantojiet vienu koordinātu sistēmu
Kā koplietotus atskaites punktus izvēlieties gatavo sienu, gatavo grīdu un definētu ieliktņa pusi. Atrodiet bļodu, izplūdes atveri, jaucējkrānu, rupjo-ievadu, sliedes, atvilktņu iegriezumus un vārstus no šīm atsaucēm. Reģistrējiet pielaides vietās, kur satiekas vieta un ražotās daļas.
Telpu{0}}veida grafikam ir jābūt tādam pašamintegrēta izlietnes notekas izlīdzināšanaatsauces. Atsevišķos tualetes galdiņos, divvietīgos tualetes galdiņos, personām ar kustību traucējumiem un apartamentiem var izmantot dažādas bļodas pozīcijas vai skapju interjeru. Kopējot vienu koordinātu visos telpu veidos, kanalizācija var tikt pārvietota uz nodalījumu, atvilktni vai atbalstu, kas nepastāv sākotnējā maketā.
Sasaldē nosauktās sastāvdaļas
Iztukšošanas korpusa, slazda, vārsta vai jaucējkrāna maiņa var padarīt sekciju nederīgu. Telpu grafikā ir jāreģistrē apstiprinātie modeļi vai izmēru aploksnes un jānosaka, kas var atļaut aizstāšanu. Ar "ekvivalentu" nepietiek, ja armatūra kļūst par 18 mm dziļāka fiksētā atvilktnes telpā.
Eskalējiet pirms skapja griešanas
Ja vietne santehnikai neatbilst apstiprinātajā aploksnē, nofotografējiet sienu, nelīdzenumu{0}}, tualetes etiķeti un izmērītās nobīdes. Negrieziet sliedes vai atvilktnes, kamēr nav skaidrs iemesls. Salīdziniet uzbūvētos-mērījumus ar apstiprināto sadaļu un modelēšanas-ierakstu, pēc tam iesaistiet piegādātāju, skapju projektētāju, santehniķi un atbildīgo projekta vadītāju.
Pēc apstiprināta labojuma atjauniniet ierakstu.Integrēta izlietnes notekas izlīdzināšananetiek aizvērts, ja viens uzstādītājs vienā telpā atrod risinājumu. Pārskatītajā detaļā ir jāparāda, kas ir mainījies, kādus telpu veidus tas ietekmē un vai rūpnīcas ražošanai, vietnes santehnikai, atvilktņu iecirtumiem vai rezerves daļām ir nepieciešama tāda pati pārskatīšana.
Nodošanas komandai jāsaņem pēdējā sadaļa, apstiprināto komponentu saraksts,{0}}maketu fotoattēli, testa rezultāti un piekļuves norādījumi. Es iekļauju arī telpas-tipa izņēmumus. Šī mazā pakete sniedz skaidru atsauci uz apkopi, kad slazdam, vārstam vai atvilktnei ir nepieciešama apkope pēc mēnešiem, nelūdzot darbiniekiem mainīt-apslēpto izkārtojumu no gatavā skapja.
Marķējiet noņemamās atvilktnes un piekļuves paneļus pēc telpas veida. Tehniskajā apkopē ir jāzina, kura daļa iznāk vispirms un kuri stiprinājumi nedrīkst tikt traucēti pirms nokļūšanas pie santehnikas.
Skaidri ierakstiet šo piekļuves secību.
Es saglabāju sadaļu ar savu{0}}maketu.
Ātrs{0}}atsauces kontrolsaraksts par integrēto baseina kanalizāciju
- Nosakiet bļodas izvada izmērus no gatavās sienas, priekšpuses un sānu norādēm.
- Uzzīmējiet faktisko atkritumu korpusu, pārplūdes ceļu, slazdu un izņemšanas kustību.
- Pārklājiet skapju sliedes, atvilktnes, plauktus, vārstus un apkalpošanas atveres.
- Pirms ražošanas iesaldējiet pieguļošus modeļus vai apstiprinātu izmēru aploksnes.
- Izveidojiet vienu darba skapi-un-augšējo maketu-ar īstām santehnikas sastāvdaļām.
- Veiciet, turiet, pārpildes, iztukšošanas, noplūdes, atvilktņu un pakalpojumu{0}}piekļuves pārbaudes.
Bieži uzdotie jautājumi
1. Kur jāatrodas integrētai baseina notekcaurulei?
Vietai ir jāatbalsta bļodas drenāža un jāatbilst apstiprinātajam korpusam un sienas santehnikas aploksnei. Centrētas, aizmugures-nobīdes un sānu-nobīdes izejas var darboties, ja tās ir saskaņotas. Izmantojiet faktisko montāžas komplektu un koplietotās gatavās atsauces, nevis izvēlieties centra punktu tikai izskata dēļ.
2. Vai katrai integrētajai izlietnei ir nepieciešama pārplūde?
Neviena universāla atbilde nav piemērota ikvienam projektam. Vissvarīgākais ir baseina dizains, kanalizācijas aprīkojums, ekspluatācija, vietējās prasības un atbildīgs santehnikas dizains. Ja ir norādīta pārplūde, visam tās ceļam jāpaliek tīrāmam, savienotam, pieejamam, kur nepieciešams, un pārbaudītam ar ūdeni.
3. Cik lielai atstarpei jāpaliek ap slazdu?
Izmantojiet norādītos komponentu izmērus, piekļuvi instrumentam, savienojuma kustību un turpmāko noņemšanas ceļu. Ar nominālo spraugu nepietiek, ja atvilktne, sliede vai vārsts bloķē rokas un instrumenta leņķus. Fiziski pārbaudiet darba maketu{2}}.
4. Kā tiek pārbaudīta integrētā izlietnes notekas izlīdzināšana pirms masveida ražošanas?
Izmēriet izgatavoto izvadu, uzstādiet apstiprināto noteci un pārplūdi, pievienojiet slazdu īstā skapī, darbiniet katru atvilktni, palaidiet un turiet ūdeni, pārbaudiet, vai nav noplūdes, un vienu reizi noņemiet slazdu. Ierakstiet apstiprināto sadaļu un{1}}izveidojiet fotoattēlus ražošanai.
5. Kam jānotiek, ja nelīdzenā siena-nepalaiž garām kanalizācijai?
Fotografējiet un izmēriet abus centrus no tām pašām gatavajām atsaucēm. Pārtrauciet skapja griešanu vai piespiedu savienošanas darbus. Salīdziniet-izveidoto pārskatu ar apstiprināto rasējumu un maketu-, pēc tam vienojieties par atbildīgo labojumu ar santehniķi, skapja piegādātāju, vadošo ražotāju un projekta vadītāju.
Galīgais secinājums
Integrēta izlietnes notekas izlīdzināšanaizdodas, ja bļodas izvads, pārplūde, montāžas kaudze, slazds, siena nelīdzenums-, sliedes, atvilktnes un apkalpošanas ceļš ir kopīga koordinātu sistēma. Uzzīmējiet sadaļu ar reāliem komponentiem, pārbaudiet vienu darba mezglu un iesaldējiet rezultātu pirms atkārtotas ražošanas. Šeit jūs neiegādājaties lēti, jo KA UNITED labāk pārvietotu zīmējumā vienu rindiņu, nevis lūgtu uzstādītājus izgriezt piecdesmit skapjus ap vienu un to pašu aizmirsto noteku.
Atsauces
- Vannas istabas plānošanas vadlīnijas, Nacionālā virtuves un vannas asociācija.
- Starptautiskais santehnikas kodekss, Starptautiskā kodeksa padome.
- Vienotais santehnikas kodekss, Starptautiskā santehnikas un mehāniķu amatpersonu asociācija.
- ANSI A117.1 Pieejamas un izmantojamas ēkas un iekārtas, Starptautiskā kodeksa padome.
- Dimension Stone Design Manual, Dabiskā akmens institūts.
- Skapju un darba virsmu plānošanas vadlīnijas, Nacionālā virtuves un vannas asociācija.
- Ražotāja uzstādīšanas instrukcijas apstiprinātiem notekas, slazdiem, krāniem un pārplūdes komponentiem.
